Voila, comme promis dans ce précédent billet, voila un tuto pour se fabriquer un disque dur externe très geek, car il prend la forme d’une cartouche super NES! Un moyen d’afficher sa geekatitude, et de susciter moultes questions de votre entourage! (et pourquoi pas draguer, si une geekette traîne dans vos parages). C’est un disque externe constitué d’une cartouche et d’un disque dur 2.5″, donc totalement auto alimenté via l’Usb. J’ai opté pour une connectique mini Usb, parce qu’elle est assez courante et plutôt robuste.



Le matériel nécessaire :
– Une cartouche US d’un jeu de Super NES, celles qui sont « carrées », je ne sais pas si ça passe dans une cartouche Européenne/Jap
– Un disque dur interne 2.5″ SATA (peu importe la capacité, tant que ça reste un disque de 9.5mm de hauteur), j’ai opté pour un 500Gio 5400t/min de la marque Samsung (environ 45€).
– Un pcb de boitier externe SATA vers USB (perso, j’ai utilisé celui ci : 7.11€ frais de port compris).
– Un tournevis ou un embout « gamebit » 3.8mm (j’en avais déjà un dans mon outillage), vous pouvez également en acheter un pour 6€ environ
– Un bon cutter
– Une pince coupante
– Une petite lime (ou un dremel pour les mieux équipés!)
– Une petite heure de concentration

J’ai choisi la cartouche Killer Instinct pour sa couleur (la première cartouche SNES noire à l’époque!), je l’ai eue à 5€ sur ebay, bien sur, vous pouvez choisir le jeu, peu importe, du moment que ce soit une cartouche US.

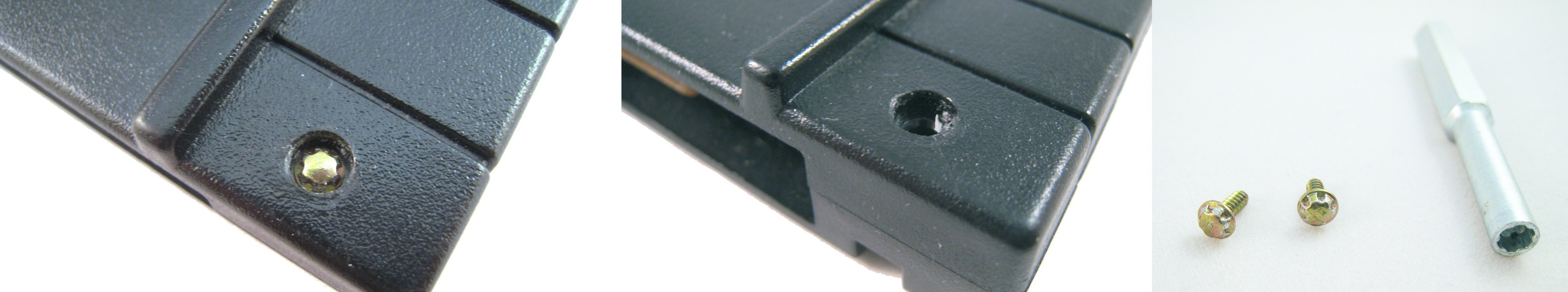

La première étape consiste à ouvrir la cartouche. Pour cela, il faut retirer deux petites vis étoilées. La solution la plus simple est d’utiliser un embout gamebit 3.8mm. Cependant, cet outil n’est pas très courant, il existe d’autres méthodes :
– Faire fondre un bout de plastique (idéalement un bouchon de stylo Bic), afin de « mouler » la forme de la vis, comme ici (taux de réussite assez faible apparemment)
– Tailler un tournevis pour obtenir le bon écartement comme ici (selon moi c’est se donner bien du mal si vous allez peu vous en servir…).

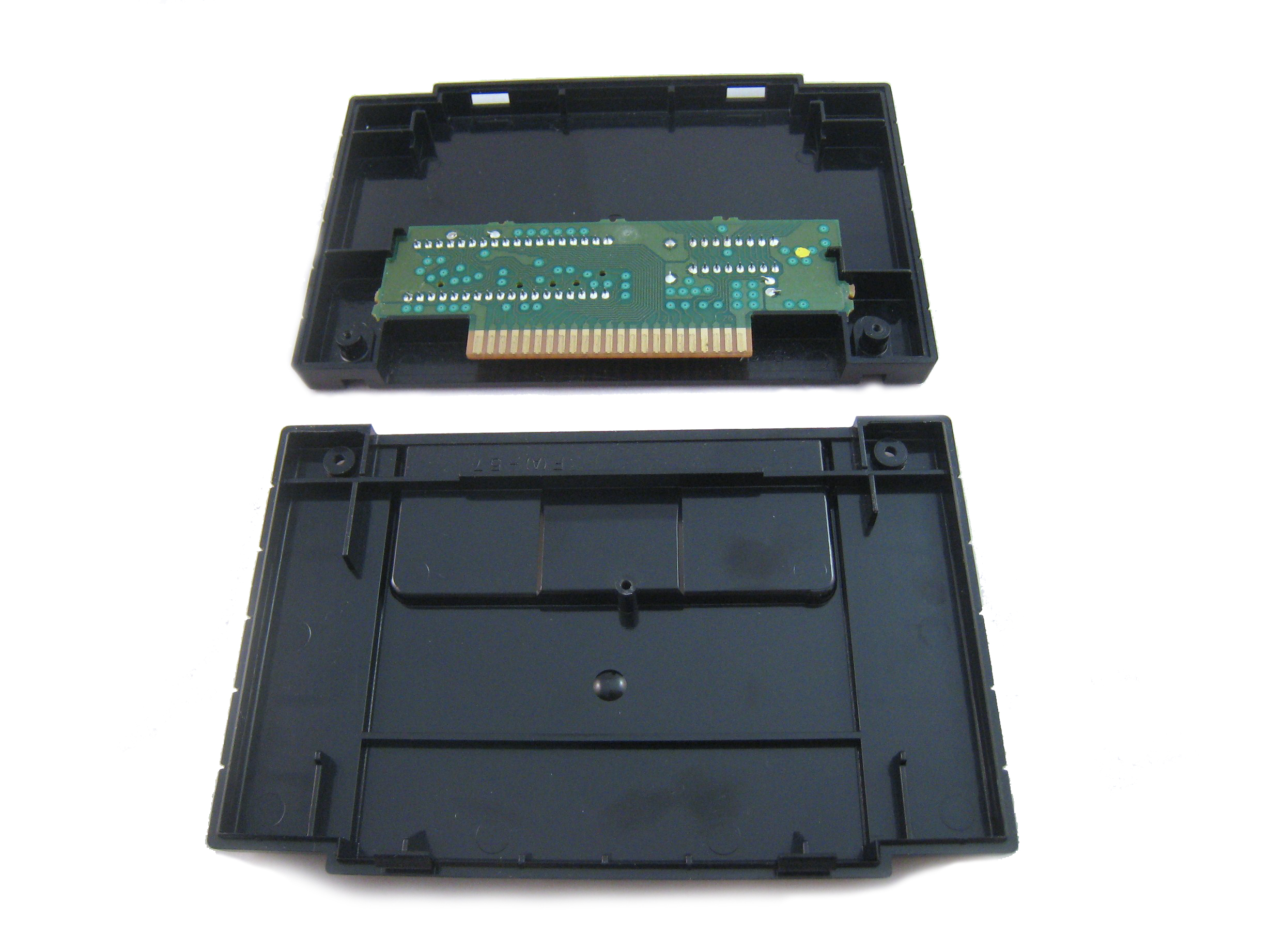

Voila! Et oui, beaucoup de vide dans cette cartouche! Nous voila donc avec les deux parties de la cartouche, il va falloir commencer les ajustements maintenant afin de pouvoir faire rentrer le disque dur et le pcb!

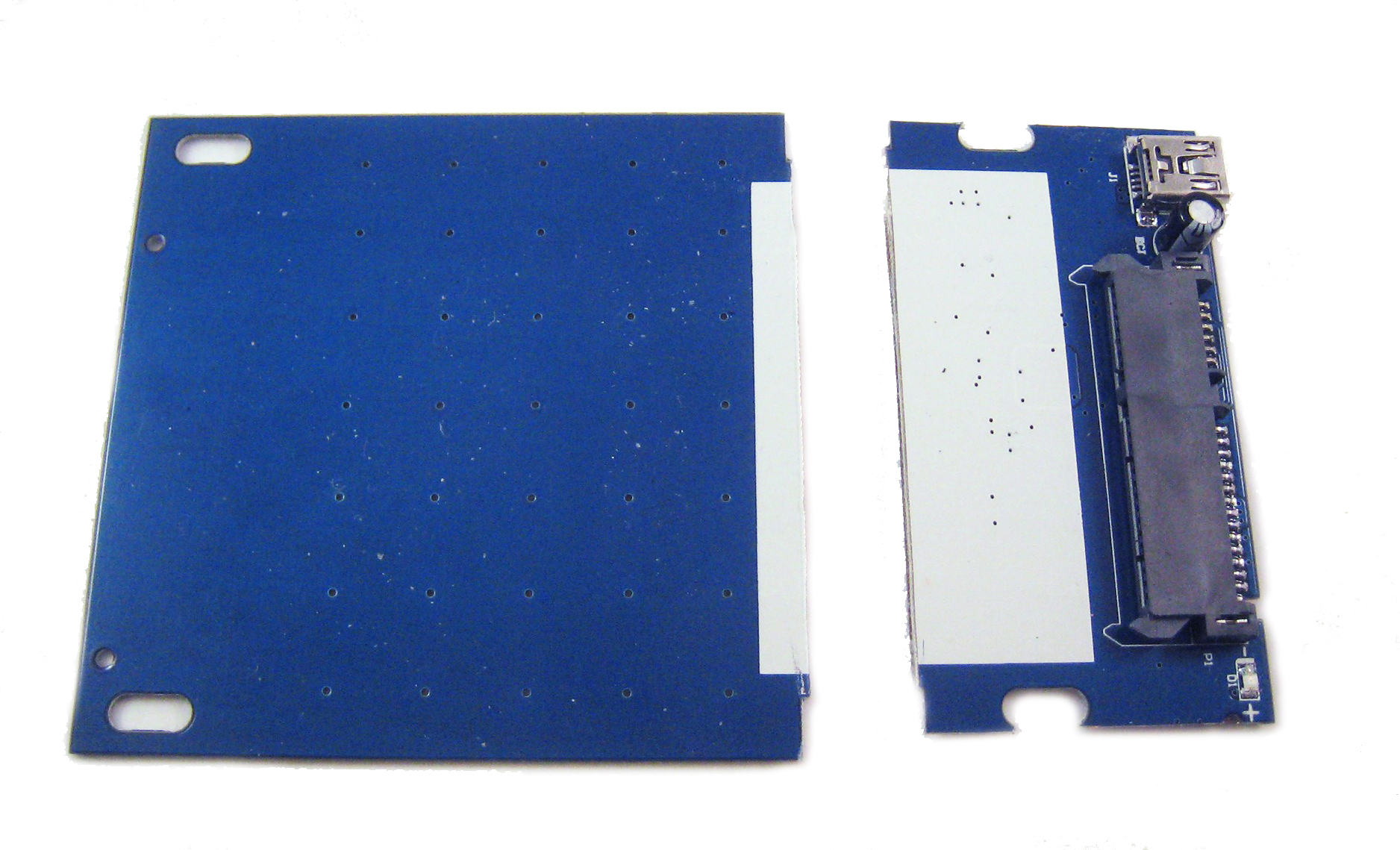

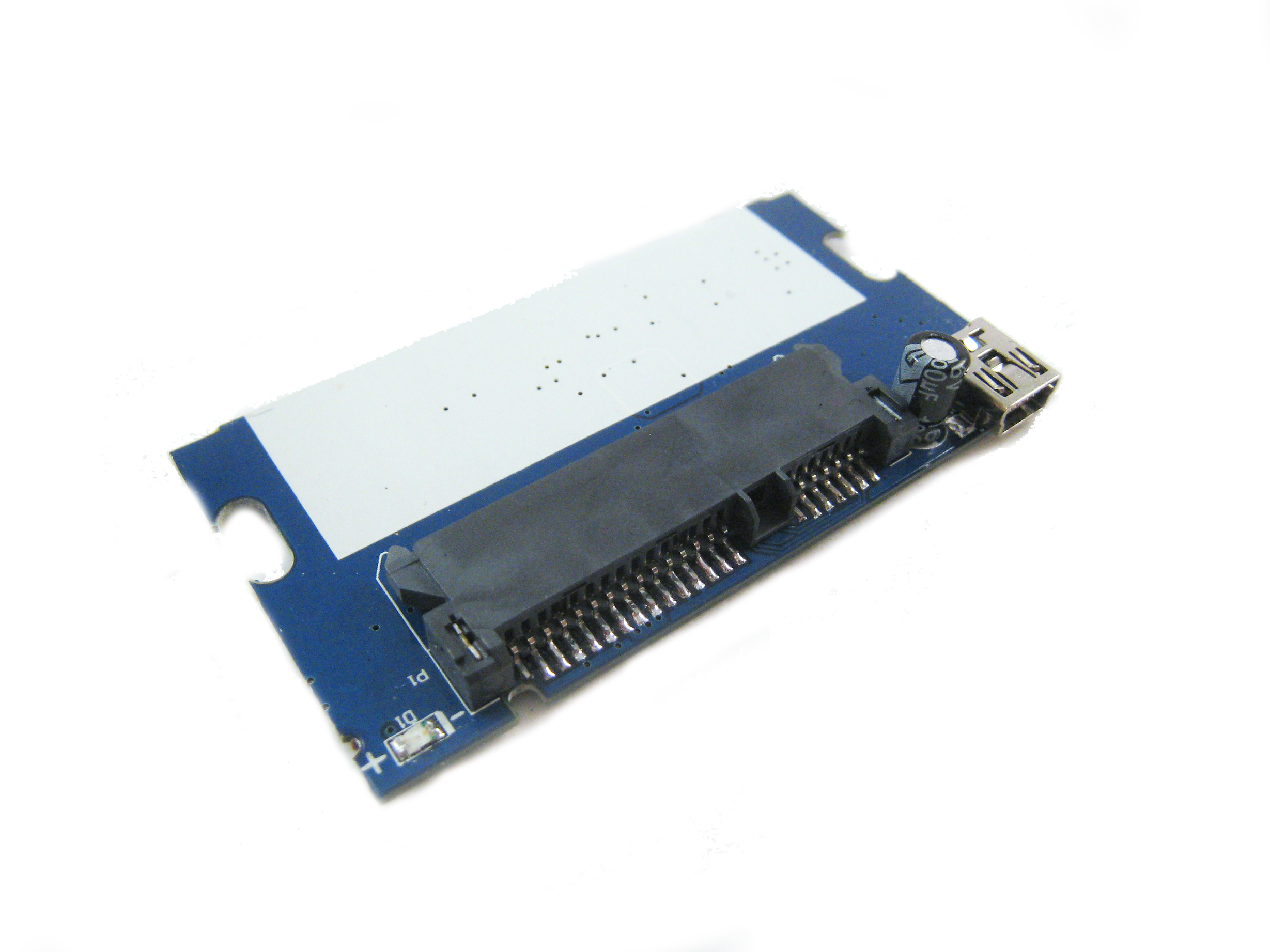

Voila le pcb avec l’interface pour le disque dur, je décide de le réduire au maximum, simplement en découpant les parties inutiles au cutter. Je retire ainsi 2/3 du pcb, et environ 2mm de chaque coté.

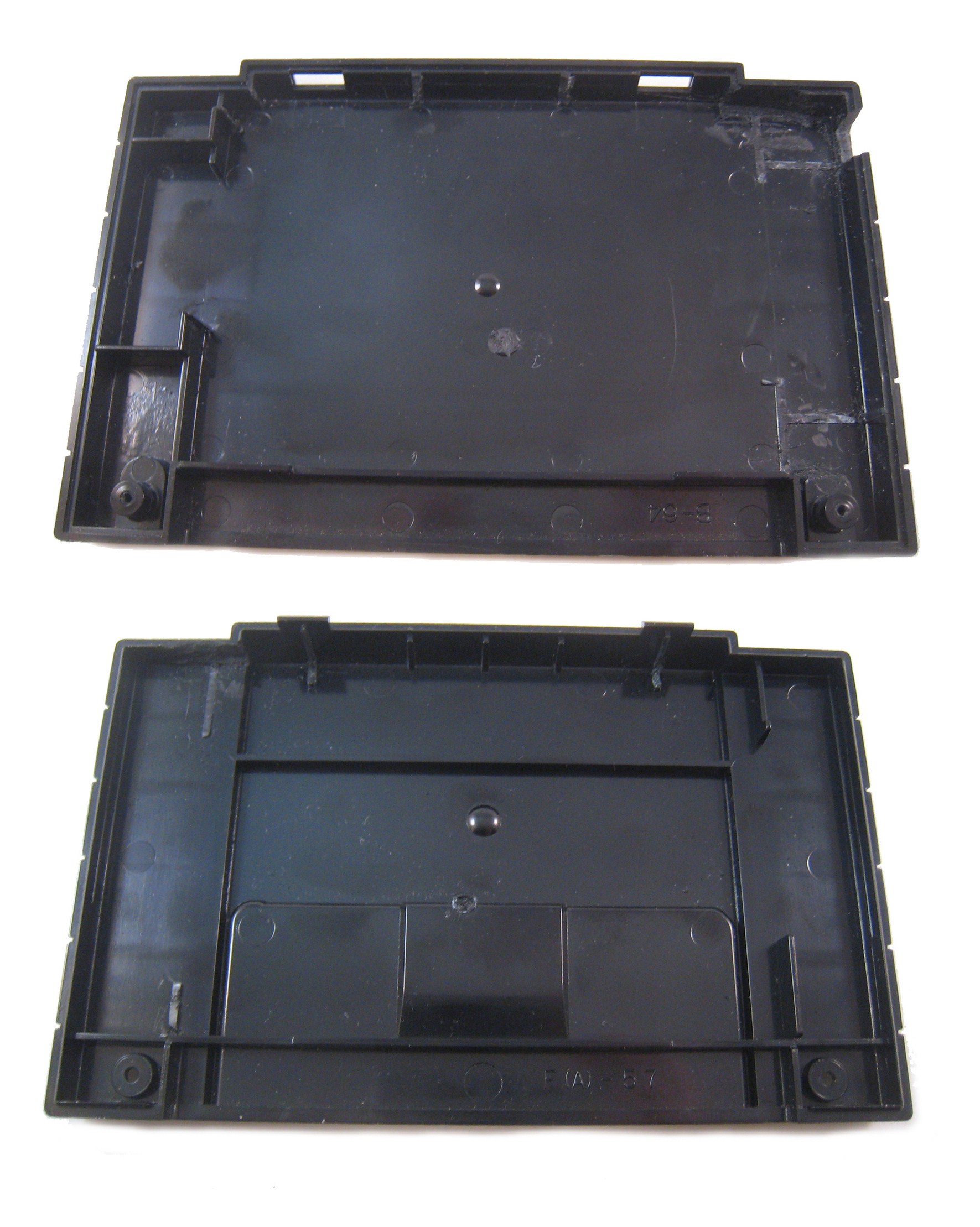

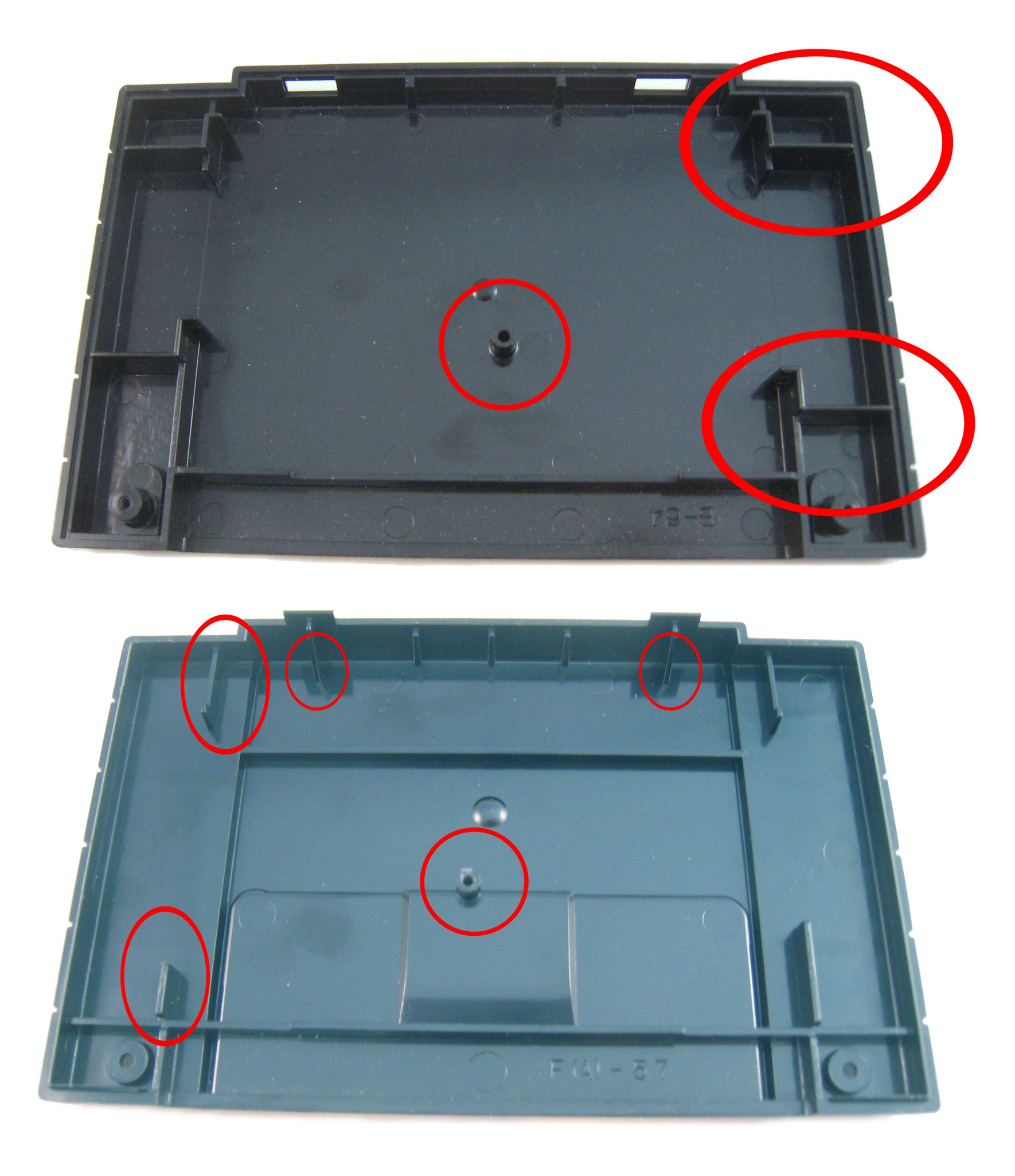

Passons aux coques de la cartouche. J’ai entouré en rouge les parties que j’ai du couper, puis réduire afin de pouvoir loger tout ce petit monde. J’ai commencé les gros morceaux à la pince coupante, pour ensuite terminer au mini Dremel. Comme vous pouvez le voir, c’est relativement simple, la seule difficulté concerne l’angle, qui doit être limé ou passé au dremel soigneusement afin de gagner 1mm. Le risque d’abîmer la partie extérieure est vite arrivé!

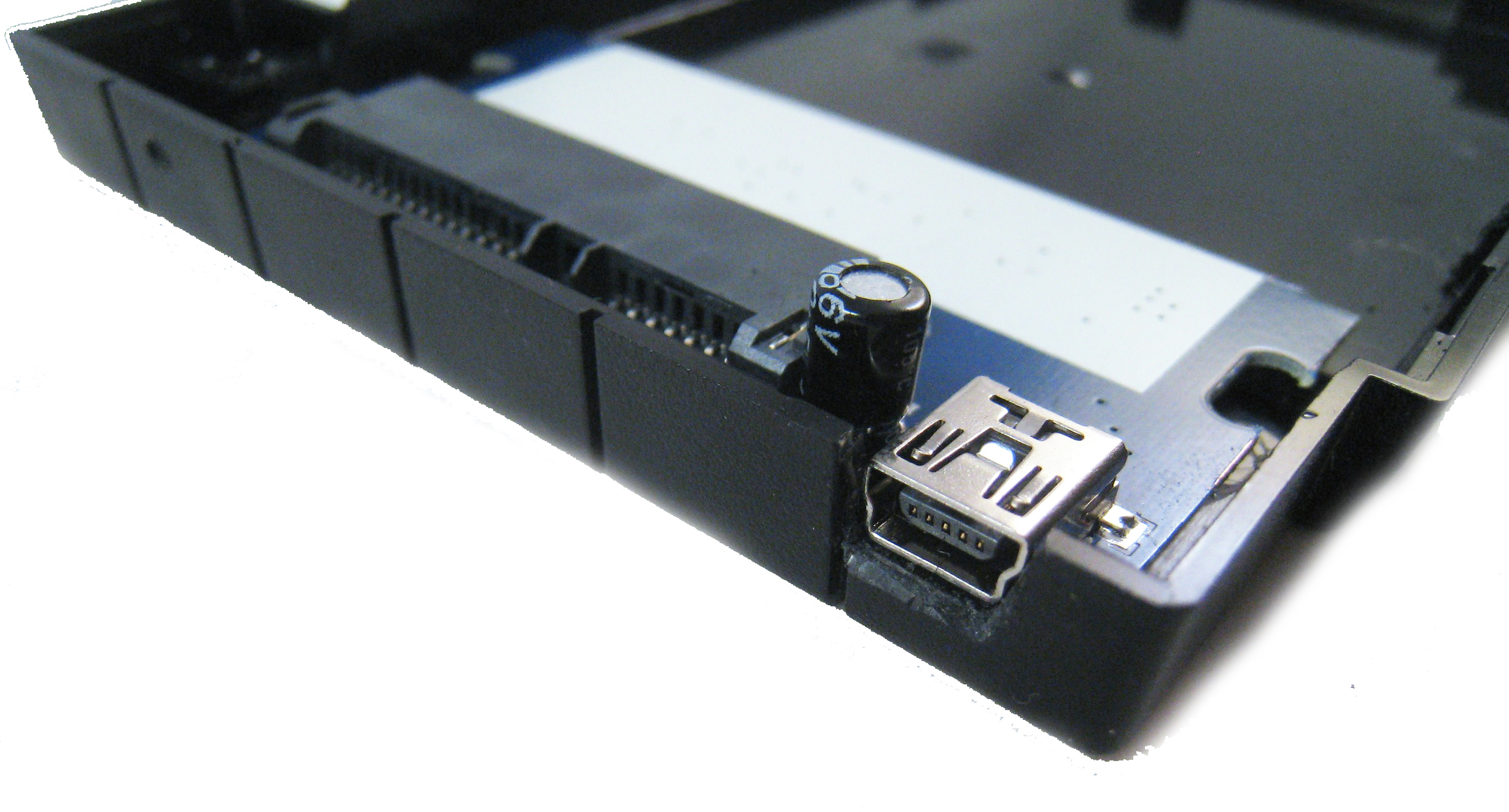

Le plus gros du boulot est effectué! Il faut maintenant créer une ouverture pour la connectique mini usb. Il faut bien l’aligner, couper puis affiner avec une petite lime. J’ai également percé un petit trou afin d’avoir la led d’activité du disque dur.

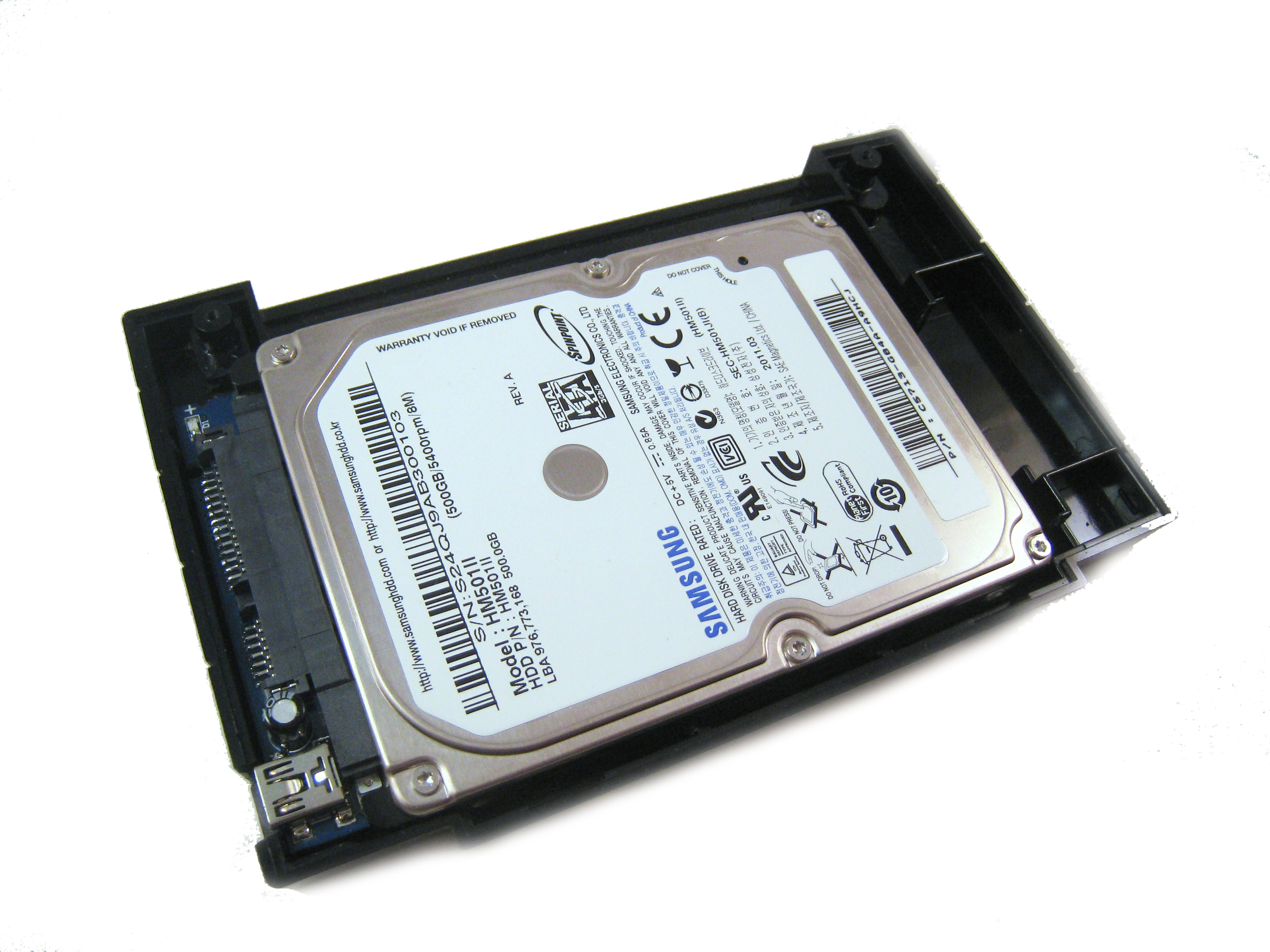

Maintenant que le pcb est en place, et que les orifices pour la connectiques sont faits, terminons en clipsant le disque dur. Le disque étant bien calé, ça ne bouge pas, il ne reste plus qu’a refermer la cartouche! J’ai conservé les vis d’origine afin de garder le maximum d’éléments originaux. Faite bien attention, une fois la cartouche refermée, il sera assez difficile de la rouvrir! Comme vous pouvez le voir le disque dur passe pile poil!

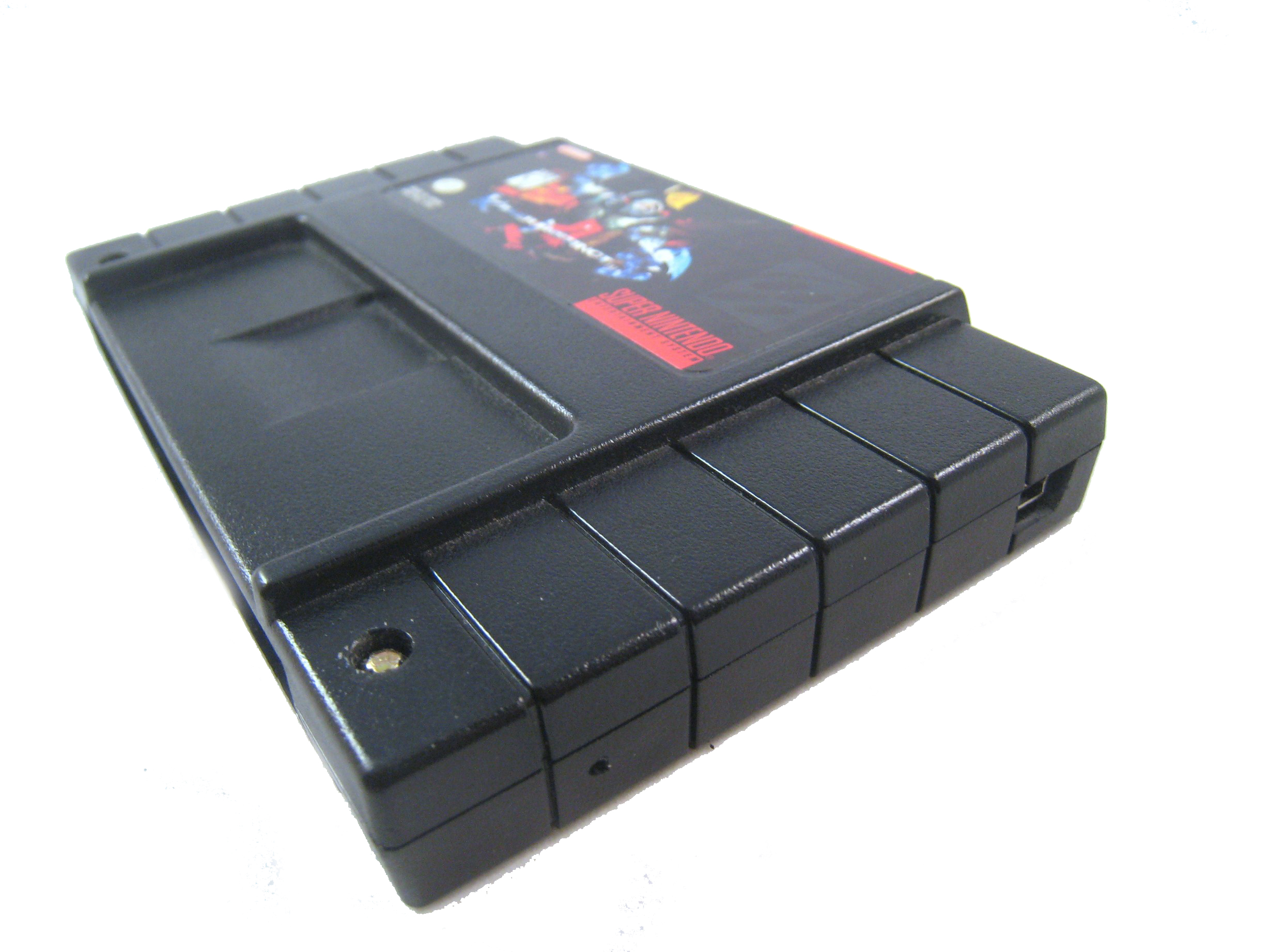

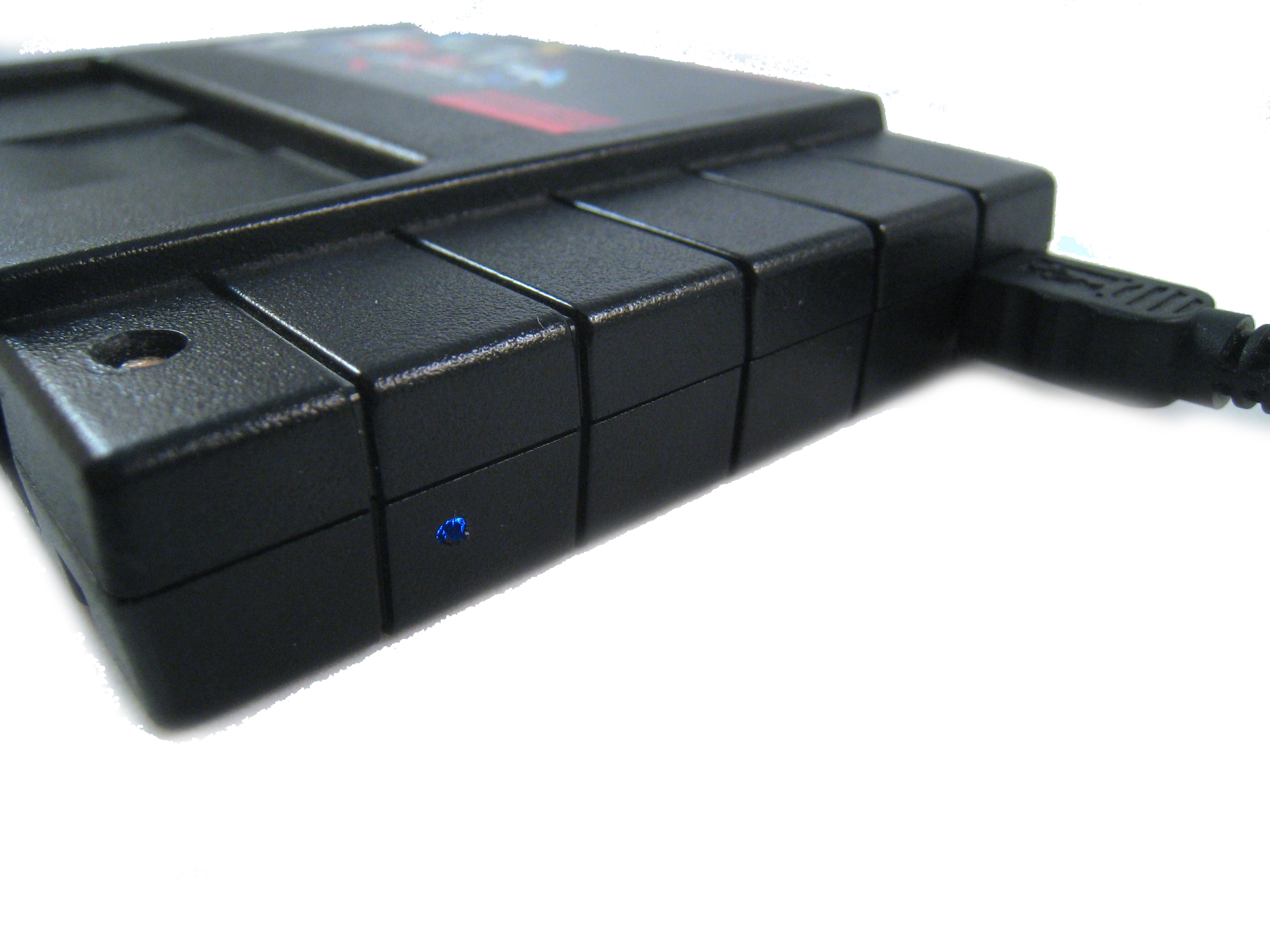

Et vous voila avec un disque dur Nintendoesque! A première vue c’est une banale cartouche de jeu, seul la prise usb trahit la fonction détournée. Avec le câble branché, c’est tout de suite plus geek! Sur la 3ème photo on peut apercevoir la led d’activité.

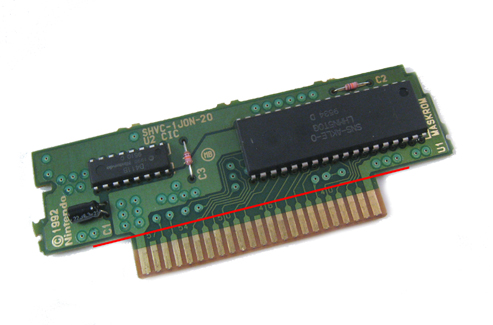

Et voila votre cartouche Super Nintendo de 500Gio! Evidemment, il n’y a plus de place pour loger le pcb du jeu en lui même. Afin de rendre la cartouche plus réaliste, vous pouvez également découper la partie avec les connecteurs, et la coller dans la fente du bas. Je n’ai pas voulu le faire, ça me faisait mal au coeur de découper un jeu! Je le ferai peut être si je retrouve un vieux jeu Super Nintendo pourri…
